户外广告机安装说明

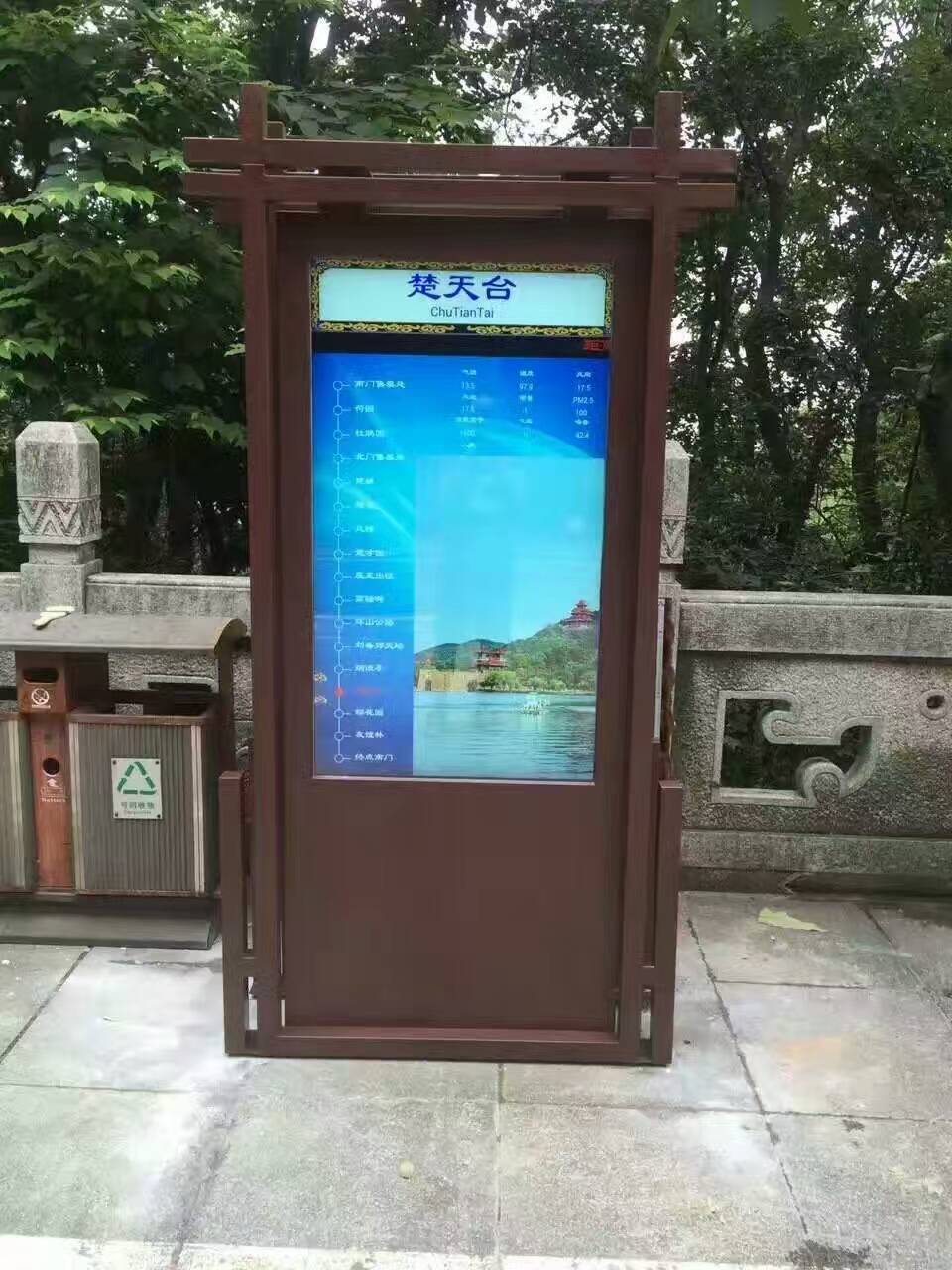

55寸户外广告机为落地安装方式，为保证设备安全，地面必须是坚固的台面，建议定制水泥台。在选址时必须考虑显示器周围有足够的空间利于散热。安装地点尽量选择清洁地方，过量的灰尘环境会影响设备使用寿命。

7.1.2 施工要求设备安装需在晴天施工，避免在雷雨天气安装产品，以免设备内部电器件进水或被雷击损坏。

7.2 安装准备工具

工具名称 说明 图示

卷尺 测量长度

直尺 测量长度

水平仪 检验台面平整度

冲击钻 设备安装打孔

钻头 不同孔大小使用不同

扳手 拧紧或松开螺丝

羊角锤 敲击

7.3 显示器安装

7.3.1 按下图尺寸制作地面水泥台，水泥台的外围尺寸必须大于产品安装尺寸（即图示尺寸，单位 mm），建议水泥台厚度大于 400mm，离地面高出 20mm 以上。水泥台制作时必须预留出线孔。

7.3.2 预埋线缆，电缆线外部预留 2 米，网线预留 2 米。

7.3.3 打安装孔等待水泥台凝固后，在台面使用 M16 钻头的冲击钻按图示打 8 个孔。

7.4 使用吊车或其它相应工具把设备放置到水泥台上，对准安装孔位。注意水泥台预留线要穿入 LCD 底部过线孔。

7.5 将膨胀螺栓通过安装孔打入水泥台。

7.6 使用活动扳手拧紧螺栓。

8  上电测试

8.1 安规检测

显示器出厂时已经过安规检测，可以正常运行。若客户对线路和其他部件进行过变动（产品搬动、电源线更换、增加其它电器件等），在上电前需进行一般安规检测，判断是否存在短路现象。此操作需在冲击钻

14M 钻头膨胀螺栓通过安装孔打入水泥台膨胀螺栓

13专业电气工程师指导下进行，测试工具为万用表。

8.2 上电步骤

8.2.1 外部供电经检测显示器线路处于正常状态后，打开外部电源，给显示器供电。在上电前需确认电源电压是否与产品要求一致。

8.2.2 闭合显示器内电源开关闭合电源总开关后，进入正常工作状态。显示器出厂时，默认为闭合状态。

8.2.3 显示状态检测正常状态下，显示屏会出现蓝屏或播放画面，内部风扇会启动运行。



9.1 温控简介

显示器温控系统采用调速风扇，显示器内部温度升高时，风扇转速自动提高，加大风量进行降温；内部温度降低时，风扇转速自动降低，降低功耗。内部风扇在运行一段时间后，外进风口会吸附一定的灰尘，需进行清洁。
